Açıklama
Varyant Özellikleri
- Acil durum kapatma: Var
- Pompa kontrolü: Kontrol ünitesi
- Sensör koruma sınıfı: IP 68 (3 m / 48 saat)
- Motorlu geri akış klapesi: 1 adet
Genel Özellikler
- Renk: Siyah
- Nominal çap (DN): 150
- Dış çap (OD): 160 mm
- Atık su türü: Fekal içeren atık su
- Kurulum tipi: Açıkta monte edilen drenaj borusu
- Teslimat şekli: Pompa ve sensör sistemi sahada monte edilmek üzere ön montajlı, kontrol ünitesi bağlanmalıdır
- Sertifika/Onay: Z-53.2-388
- Motor tipi: KSM 140
- Motor koruma sınıfı: IP 68 (3 m / 48 saat)

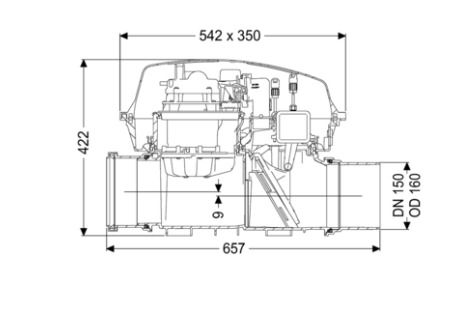

Boyutlar
- Net ağırlık: 22,27 kg
- Brüt ağırlık: 22,41 kg
- Giriş-çıkış düşey farkı: 9 mm
- Kurulum derinliği: 500 – 640 mm
- Uzunluk: 656 mm
- Genişlik: 350 mm
- Yükseklik: 422 mm
- Paket ölçüleri (U x G x Y): 785 × 385 × 465 mm
Tank / Drenaj Gövdesi
- Manşon versiyonu: Saplama ve manşon dâhil
Kapak Özellikleri
- Kapak türü: Koruyucu kapak
- Kapak malzemesi: Polimer
- Kapak rengi: Şeffaf
- Kapak boyutları (U x G x Y): 542 × 350 × 165 mm
- Kilit sistemi: Klipsli kapama
Pompa Ünitesi
- Pompa modeli: SPZ 1000
- Pompa sayısı: 1
- Pompa ağırlığı: 10 kg
- Bağlantı tipi: Kodlu fiş
- Nominal akım: 5,2 A
- Koruma sınıfı: I
- Yalıtım sınıfı: F
- Güç faktörü (cos φ): 0,97
- Pompa koruma sınıfı: IP 68 (3 m / 48 saat)
- Sıcaklık izleme: Entegre
- Taşınan sıvının sürekli azami sıcaklığı: 40 °C
- Azami pompalama kapasitesi: 11,5 m³/saat
- Azami pompalama yüksekliği: 10 m
- Devir hızı: 2800 d/dk
- Giriş gücü (P1): 1,2 kW
- Çıkış gücü (P2): 0,69 kW
- Çalışma modu: S3 – %50
- Gerekli sigorta: C 16 A
- Pompa bağlantı kablosu: H07RN-F 3G 1,5 mm²
- Çark tipi: Parçalayıcı (Macerator)
- Motor bağlantı kablosu: ÖPVC-JB/OB 300/500 V / 3 × 0,75 mm²
- Sensör bağlantı kablosu: ÖPVC-JB/OB 300/500 V / 3 × 0,75 mm²
- Pompa için enerji kablosu uzunluğu: 5 m
Kontrol Ünitesi
- Kontrol tipi: Comfort
- Alarm sensörü: Optik prob
- Seviye ölçüm cihazı: Optik prob
- Seviye ölçüm türü: Optik
- Kontrol ünitesi koruma sınıfı: IP 54
- Çalışma gerilimi: 230 V
- Bağlantı türü: Kodlu fiş
- Kontrol ünitesi kablo uzunluğu: 1,4 m
- Potansiyelsiz kontak: Opsiyonel
- GSM arayüzü: Var
- USB arayüzü: Var
- Kayıt defteri fonksiyonu: Var
- Çok satırlı ekran: Var
- Batarya destekli çalışma: Var
- Kendi kendini teşhis sistemi (SDS): Var
- Sigorta gereksinimi: C 16 A
